四臺新型SPT-600型水井鉆機研制完畢并順利發往巴基斯坦
9/26/2019 5:01:35 PM

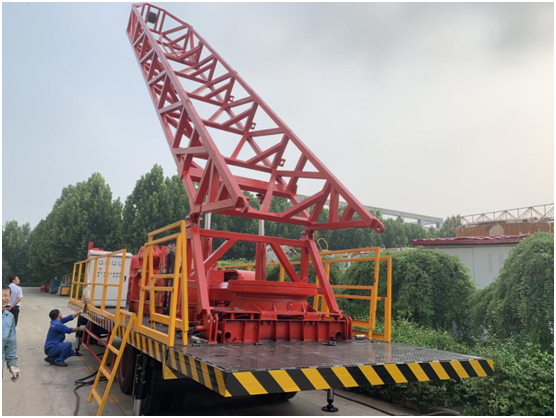

由河北建勘鉆探設備有限公司研制的四臺新型SPT-600型水井鉆機，近日順利起裝發往巴基斯坦，為“一帶一路”建設做出貢獻。

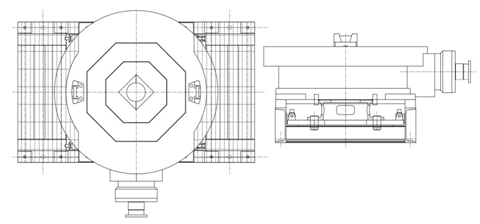

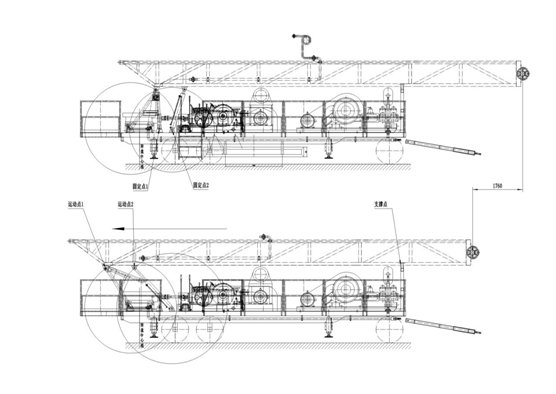

該型鉆機鉆塔通過液壓起塔油缸可整體橫向移動1760mm，使得鉆機在移動和運輸狀態時布局均勻，成功解決了拖車鉆機鉆塔“前短后長”的弊病。該型水井鉆機轉盤使用∅670mm通徑轉盤，轉盤輸入軸連接盤按JN162萬向軸連接尺寸加工，帶液壓活門機構，底盤兩側安裝柵格網底板。井口活門采用液壓驅動，在井口活門上安裝兩個開合油缸，推動井口活門開合，有效降低了操作者的勞動強度，使用方便可靠。
SPT-600型拖車式水井鉆機主要性能和參數
1 鉆探能力
開孔直徑 Φ670 mm
鉆孔深度 Φ127鉆桿 600 m
2 轉盤
轉盤通孔直徑 Φ670 mm
轉盤轉速（正轉） 154、89、56、39 r/min
轉盤轉速（反轉） 154、89、56、39 r/min
轉盤最大可承受扭矩 25 kN.m
3 提升系統
提引水龍頭、游動滑車額定負荷 350 kN
鉆塔額定負荷 600 kN
鉆塔有效高度 13.5 m
4 卷揚機
卷揚機單繩提升能力 90 kN
鋼絲繩直徑D-6×19 Φ19.5 mm
鋼絲繩容量 160 m
卷揚機最快提升速度 3.3 m/s
平均單繩提升速度 1.4 m/s
5 動力機
電機型號 Y280M-4
電機功率 55 kW
電機轉速 1500 r/min
6 泥漿泵
泥漿泵型號 BW850/50
泥漿泵壓力 50kg/cm²
泥漿泵排量 850L/min
7 主動鉆桿
主動鉆桿規格 □108×108×10000 mm
8 拖車
拖車負荷 300 kN
拖車在公路上行駛速度 20 km/h
拖車結構型式 全掛車懸掛
拖車輪胎 750型加重16層鋼絲輪胎
外形尺寸（長×寬×高） 10000×3000×1130 mm
9 液壓系統
泵站 160L×16MPa×5.5Kw
起塔油缸 HSGK01-140/80E-1301 行程L=1200
支腿油缸 HSG140/100-450，配8通徑雙向液壓鎖
多路換向閥 ZS1-L10E-YT.YT.YT.YT.YT
10 電器系統
啟動方式 自耦降壓啟動（手/自）
啟動負載 55kW兩臺
漏電保護 DZ100A三相漏電空開
附屬設施 帶井場照明和電焊
結構形式 防雨設計
11 鉆機整體參數
鉆機外形尺寸 14431×3000×3660 mm
整機質量 250 kN
